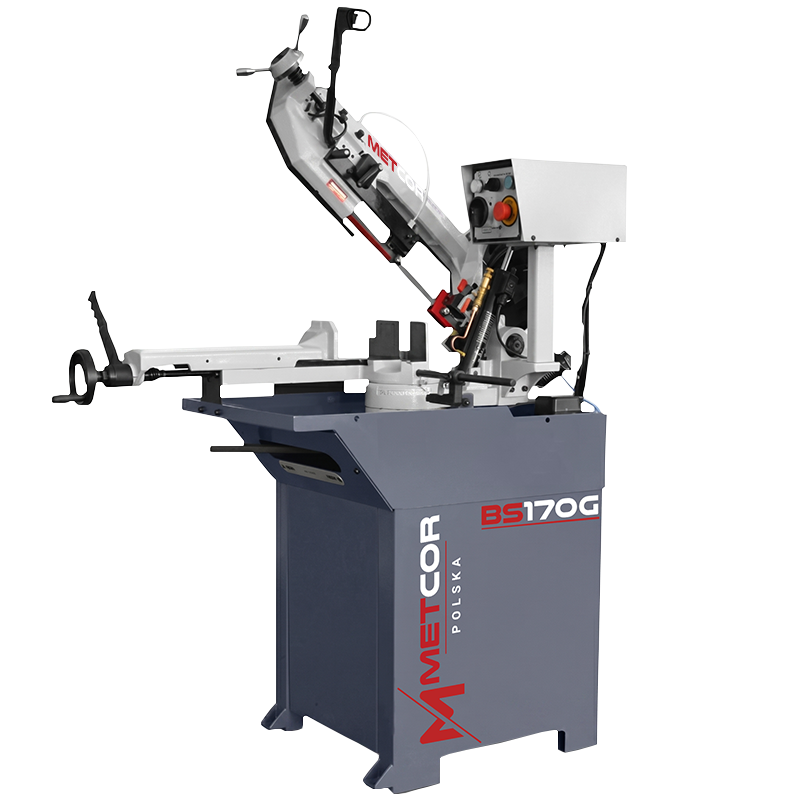

Przecinarka taśmowa METCOR BS170G 400V

Charakterystyka maszyny

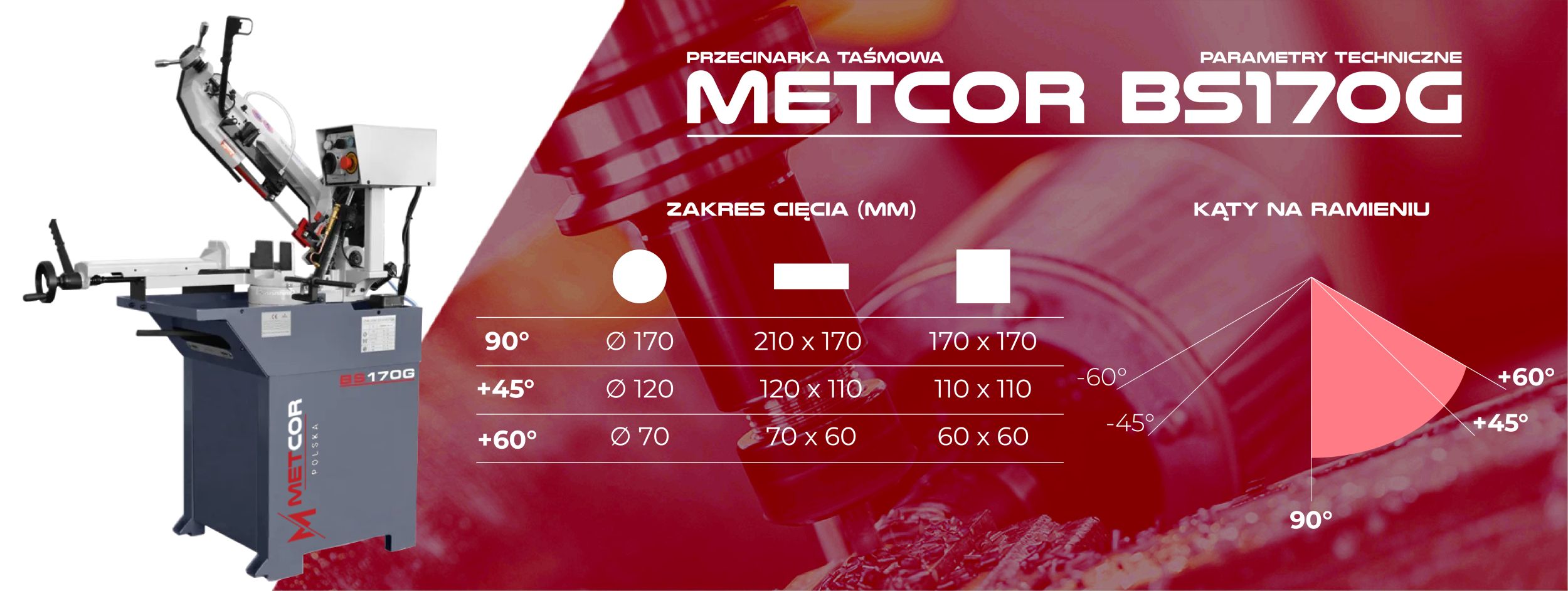

Przecinarka taśmowa METCOR BS170G dzięki wyposażeniu w siłownik hydrauliczny, chłodzenie oraz ramię skrętne do 60°, w połączeniu z brzeszczotami renomowanej niemieckiej firmy Rontgen, znajduje powszechne zastosowanie we wszystkich zakładach ślusarskich gdzie liczy się precyzja, jakość oraz szybkość cięcia. Przecinarka taśmowa do metali, pozioma ze skrętnym ramieniem umożliwia przecinanie w płaszczyźnie prostopadłej do osi przecinanego materiału i pod dowolnym kątem w zakresie od 0 do 600. Materiał do cięcia może być podawany ręcznie lub dowolnym urządzeniem mechanicznym, natomiast posuw narzędzia odbywa się grawitacyjnie na zasadzie przepływu oleju w dwukomorowym siłowniku hydraulicznym. Odpowiednią prędkość opadania ramienia uzyskujemy dzięki zaworowi regulującemu przepływ oleju miedzy komorami. Prowadnice taśmy wyposażone są w zespół rolek łożyskowanych . Ma to ogromny wpływ na prowadzenie taśmy, jej żywotność, prostolinijność, dokładność i jakość cięcia. Do poszczególnych rodzajów i gatunków materiału należy dobrać odpowiednią szybkość skrawania. Ramię o sztywnej konstrukcji wykonane jest z ŻELIWA PROFILOWANEGO. Przy ramieniu umieszczony jest pulpit sterowniczy . Napęd od silnika elektrycznego na koło napędzające taśmę tnącą przenoszony jest przez silnik z przekładnią MECHANICZNĄ ( nie pasowa). Taśma tnąca napięta jest na dwóch kołach żeliwnych za pomocą ręcznego napinacza i prowadzona poprzez zespół rolek łożyskowanych. Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompką. Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału. Do podstawy jest zamocowany żeliwnej konstrukcji stół roboczy ze skrętnym ramieniem i pulpitem sterującym na oddzielnym ramieniu. W procesie cięcia głównym ruchem skrawającym jest przesuwanie taśmy tnącej a posuwem opadania ramienia. Szybkość opadania ramienia (szybkość cięcia) regulowana jest za pomocą siłownika hydraulicznego. Szybkość posuwu regulowana jest na pulpicie sterowniczym przecinarki.  W dolnym położeniu ramienia ( po przecięciu materiału ) napęd taśmy tnącej jest wyłączany automatycznie. Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon, dodatkowe zabezpieczenie polega na wyłączeniu automatycznym przecinarki w przypadku zerwania się taśmy tnącej.
