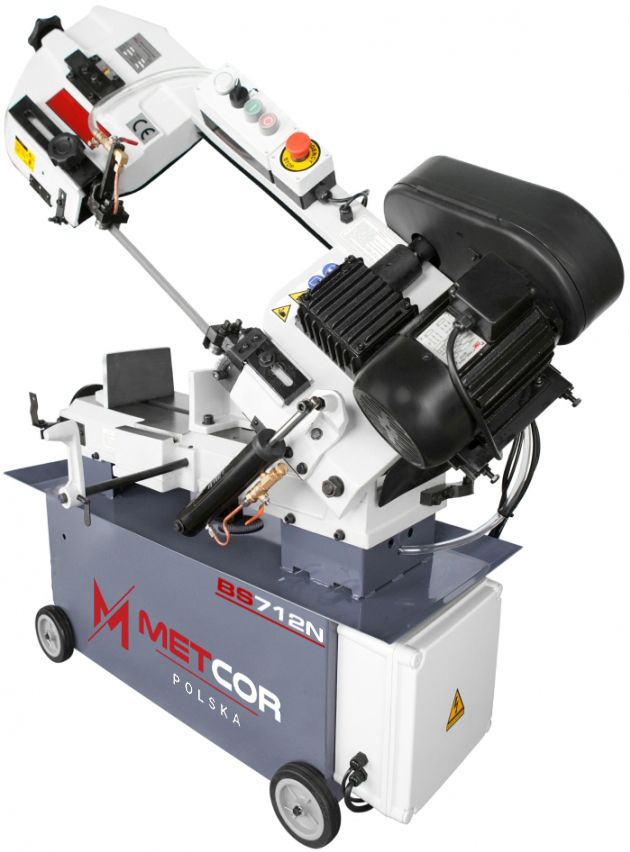

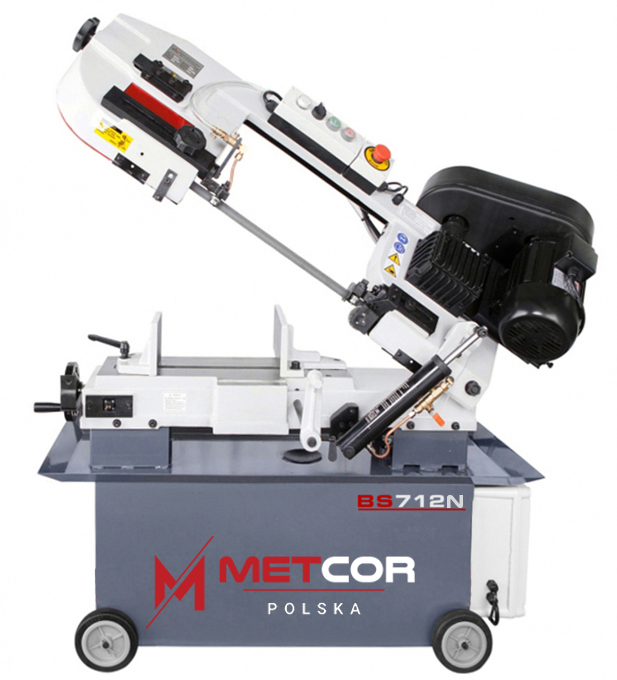

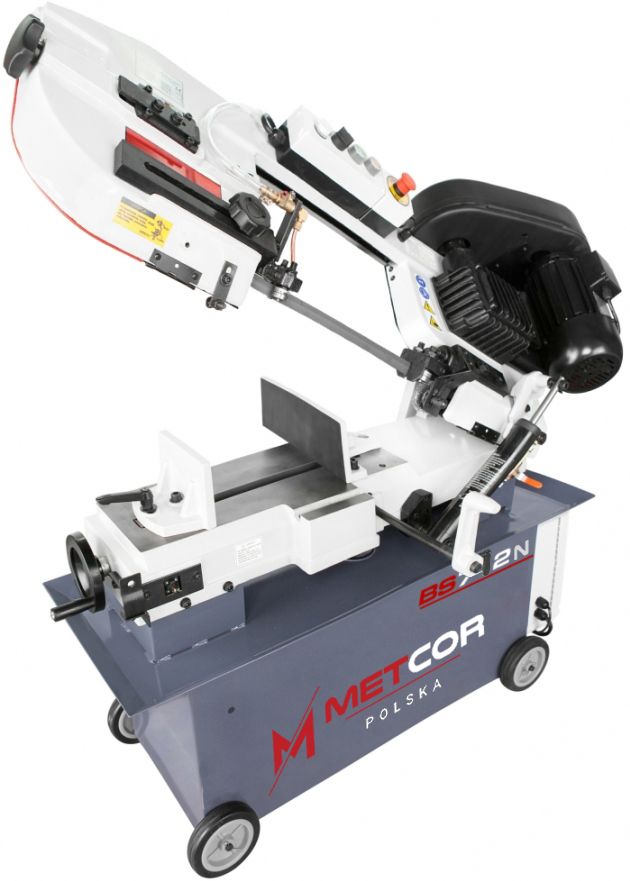

Przecinarka taśmowa METCOR BS712N 400V
Uniwersalna bardzo mocna i wydajna przecinarka taśmowa Metcor BS712N do metalu ze skrętnym imadłem do 45°. Idealne rozwiązanie dla warsztatów ślusarskich i rzemieślniczych.
- Parametry techniczne
- /
- Opis produktu
- /
- Wyposażenie opcjonalne
Rozmiar taśmy tnącej [mm] | 2360 x 20 x 0,9 |
Naciąg taśmy | mechaniczny (ręczny) |
Prędkości taśmy [m/min] | 22, 33, 45, 65 |
Prędkość posuwu [m/min] | 0-50 (posuw bezstopniowy) |
Regulacja opadania ramienia | bezstopniowa - siłownik hydrauliczny |
Wysokość bazy imadła [mm] | 600 |
Zasilanie [V] | 400 |
Moc silnika głównego [kW] | S1 100%: 0,75; S6 40%: 1,1 kW |
Masa [kg] | 227 |
Wymiary maszyny | 1200x400x1000 mm |
Gwarancja [miesięcy] | 12/24 |
Instrukcja (DTR) | język polski |
Deklaracja CE | tak |
Charakterystyka produktu

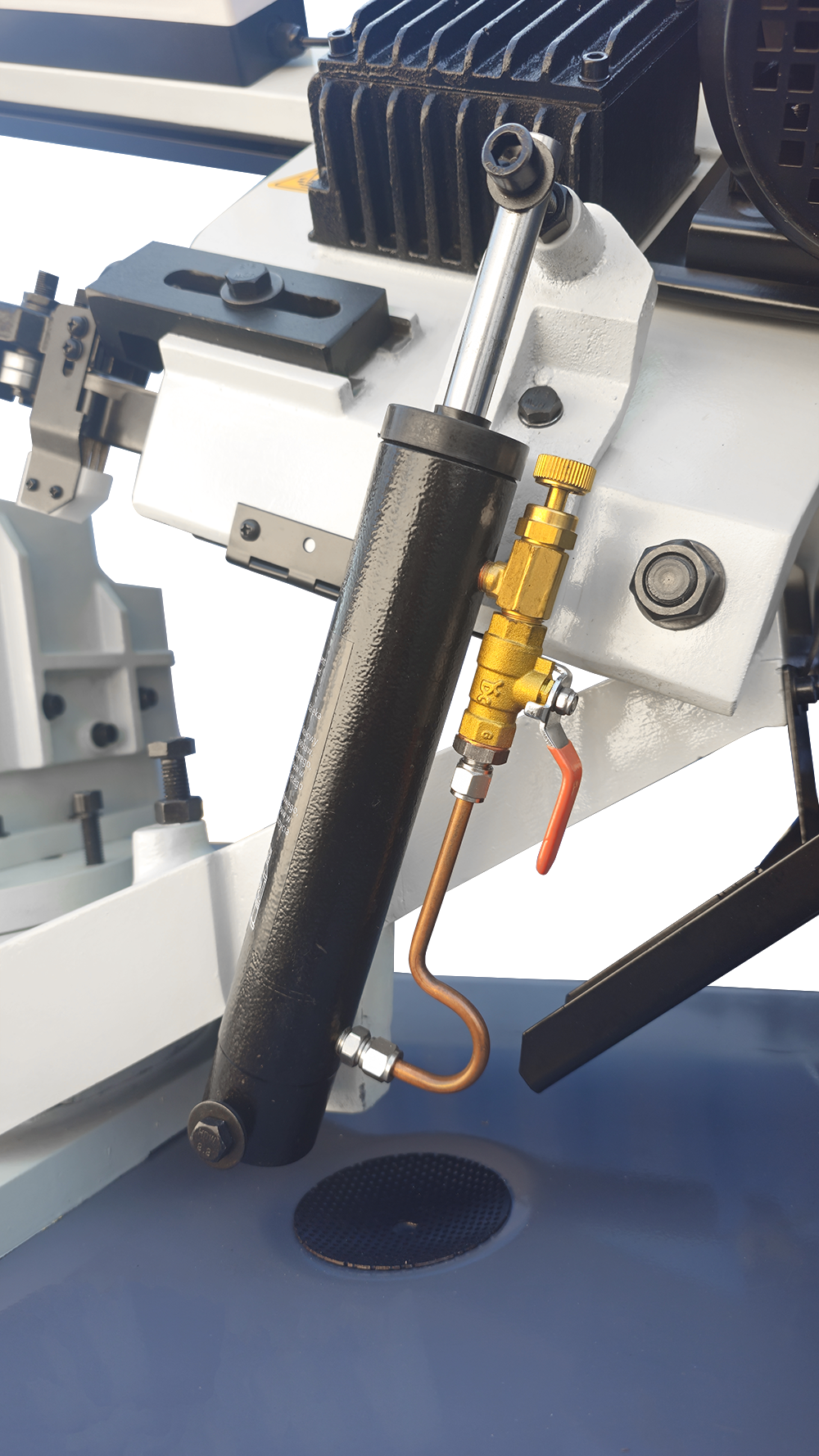

Cięty element może być podawany ręcznie lub poprzez dowolne urządzenie podające. Posuw podczas cięcia odbywa się grawitacyjnie na zasadzie przepływu oleju w dwukomorowym siłowniku hydraulicznym.
Żądaną prędkość liniową taśmy uzyskuje się przez zmianę przełożenia na kołach pasowych pomiędzy przekładnią ślimakową a silnikiem napędowym. Odpowiednią prędkość opadania ramienia uzyskujemy dzięki zaworowi regulującemu przepływ oleju miedzy komorami. Ramię wykonane z profilowanego żeliwa sferoidalnego zapewnia sztywność podczas pracy oraz wchłania wszelkiego rodzaju wibracje.

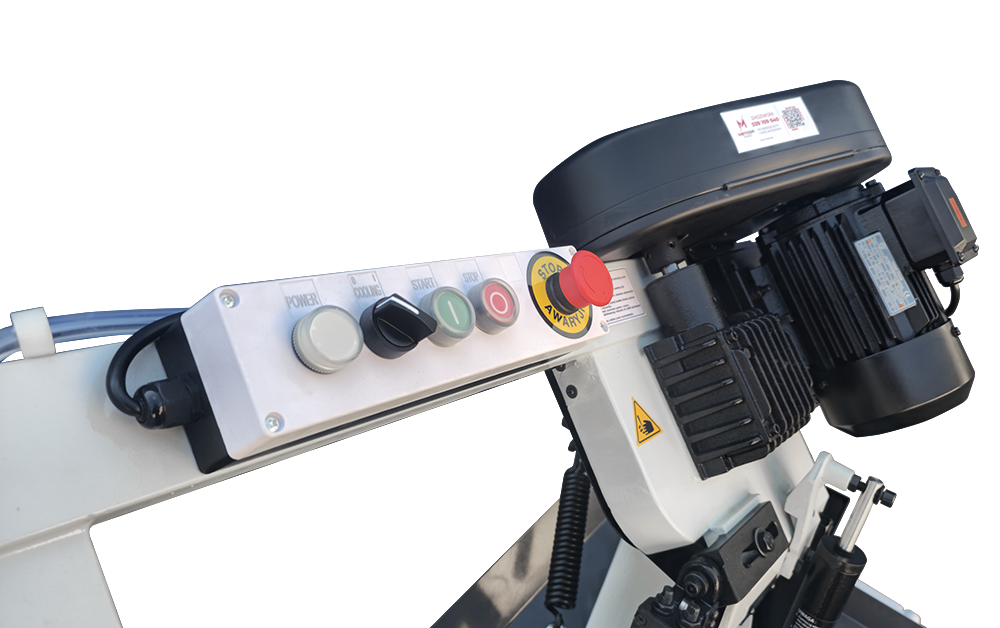

Pulpit sterowniczy umieszczony jest tuż obok przekładni ślimakowej. Układ napędu taśmy tnącej składa się z dwóch żeliwnych kół. Pierwsze nosi nazwę koła naciągowego (regulacja następuje poprzez dźwignię), drugie koła napędowego. Na koło napędowe przekazywany jest bezpośrednio moment obrotowy z przekładni ślimakowej, natomiast przekładnia ślimakowa napędzana jest przez silnik elektryczny.

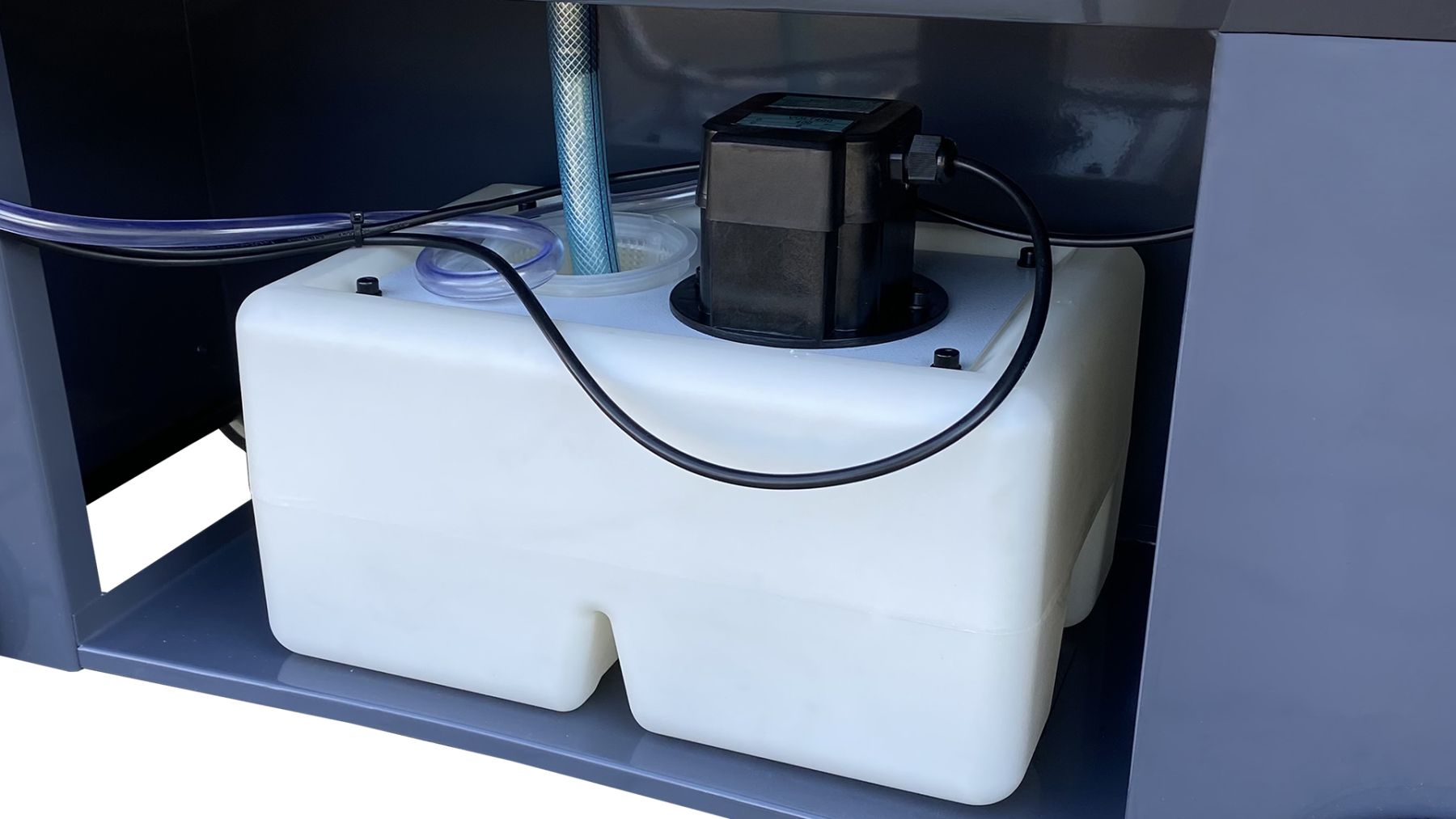

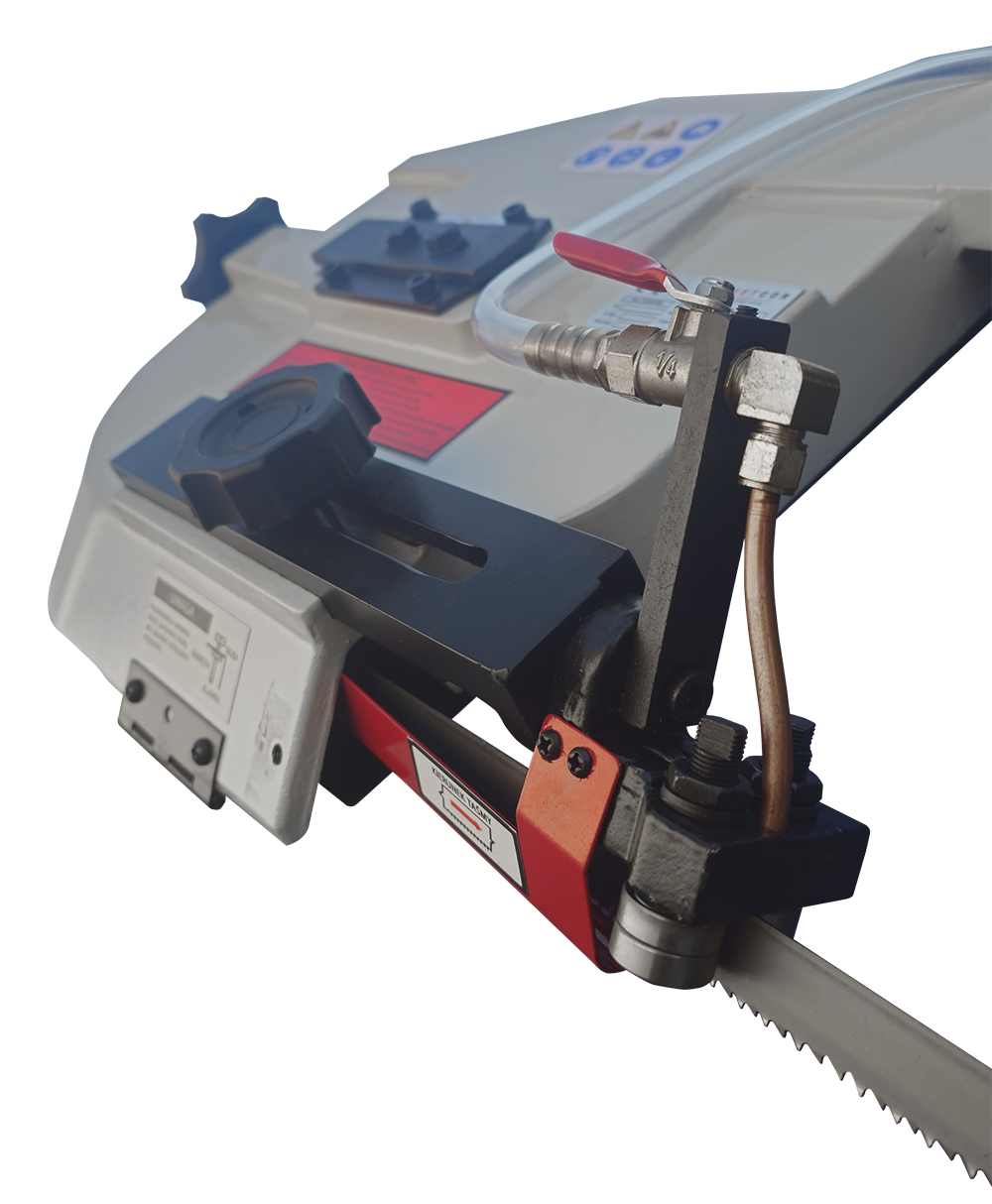

Odpowiedni kąt pochylenia taśmy nadawany jest poprzez zespół rolek łożyskowych. Podstawę maszyny stanowi sztywny prostopadłościan wykonany z blach stalowych, wewnątrz którego znajduje się zasobnik płynu chłodzącego z pompą chłodziwa.

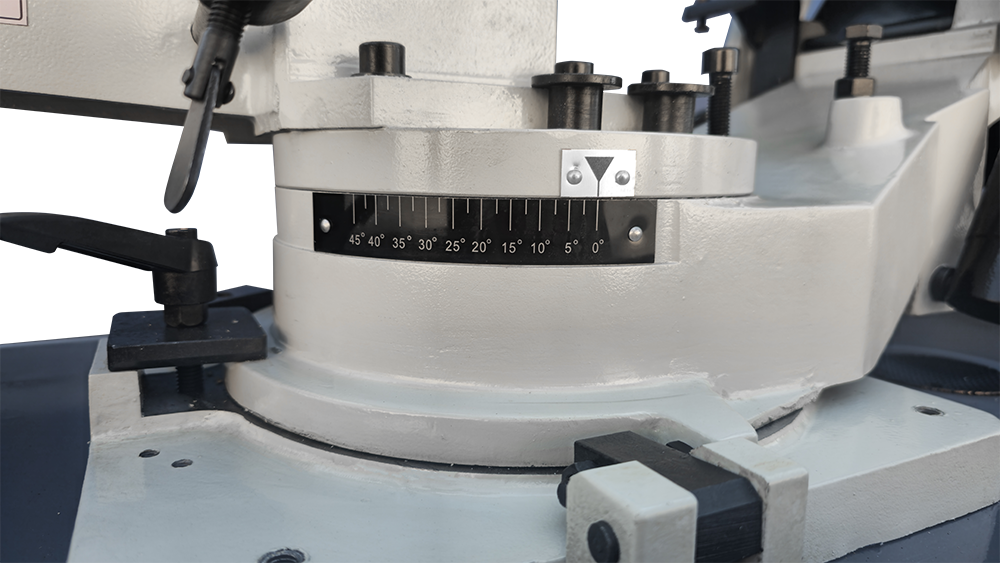

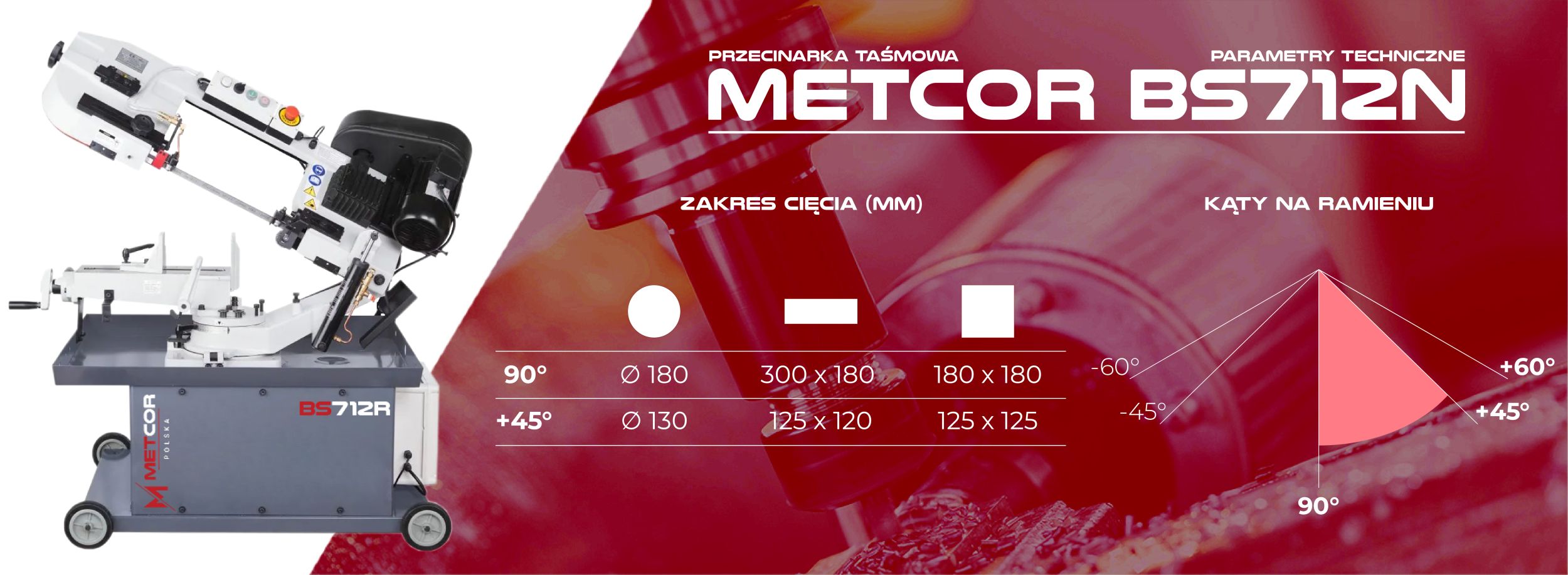

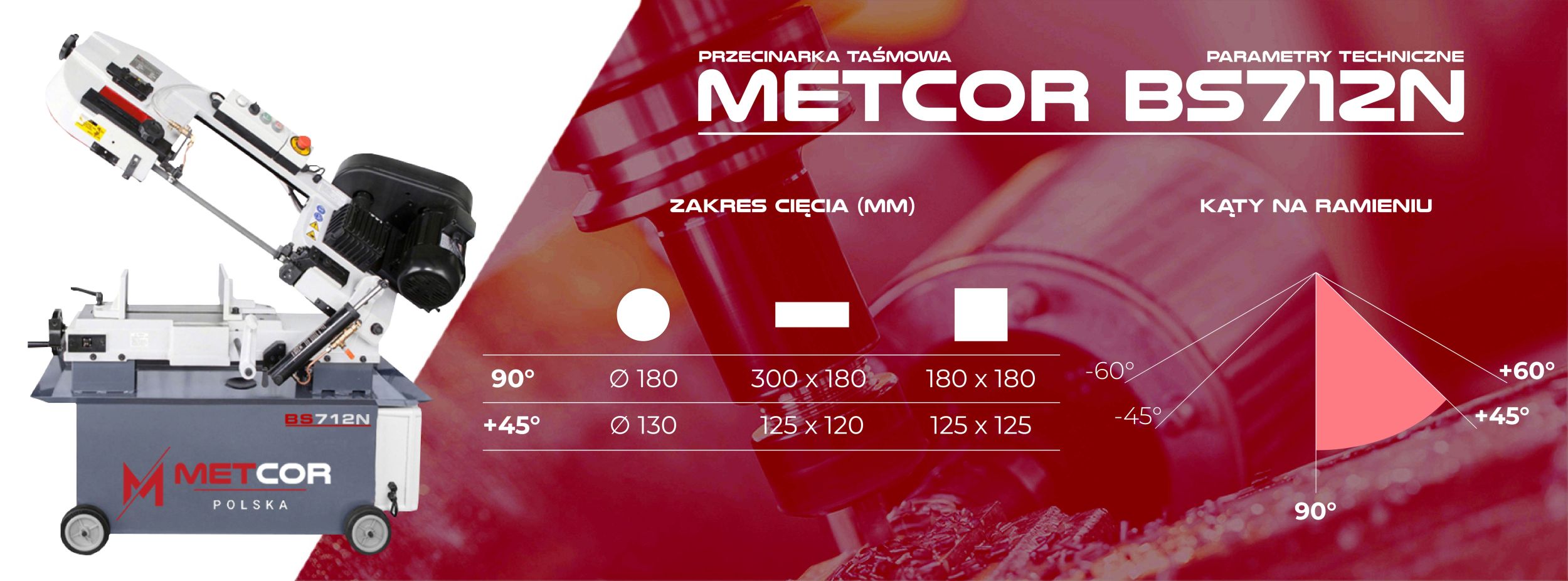

Dzięki skrętnemu imadłu możemy ciąć materiał pod kątem 0-45°. Do górnej części podstawy maszyny przymocowana jest wanna do odprowadzania chłodziwa oraz zasobnik wiórów powstałych podczas cięcia materiału.
Na wannie zamocowany jest żeliwny stół roboczy, na którym znajduje się imadło mocujące materiał oraz do którego przymocowane jest ramię przecinarki. W dolnej części postumentu maszyny znajdują się otwory do osi kół.
Bezpieczeństwo podczas procesu cięcia zapewnia instalacja elektryczna spełniające wszelkie wymogi CE. Maszyna posiada wyłącznik krańcowy zatrzymujący maszynę po skończeniu procesu cięcia, wyłącznik awaryjny tzw. grzybek bezpieczeństwa, szereg mikrowyłączników wyłączających maszynę gdy np.: otworzymy osłonę przekładni pasowej lub osłonę taśmy tnącej.

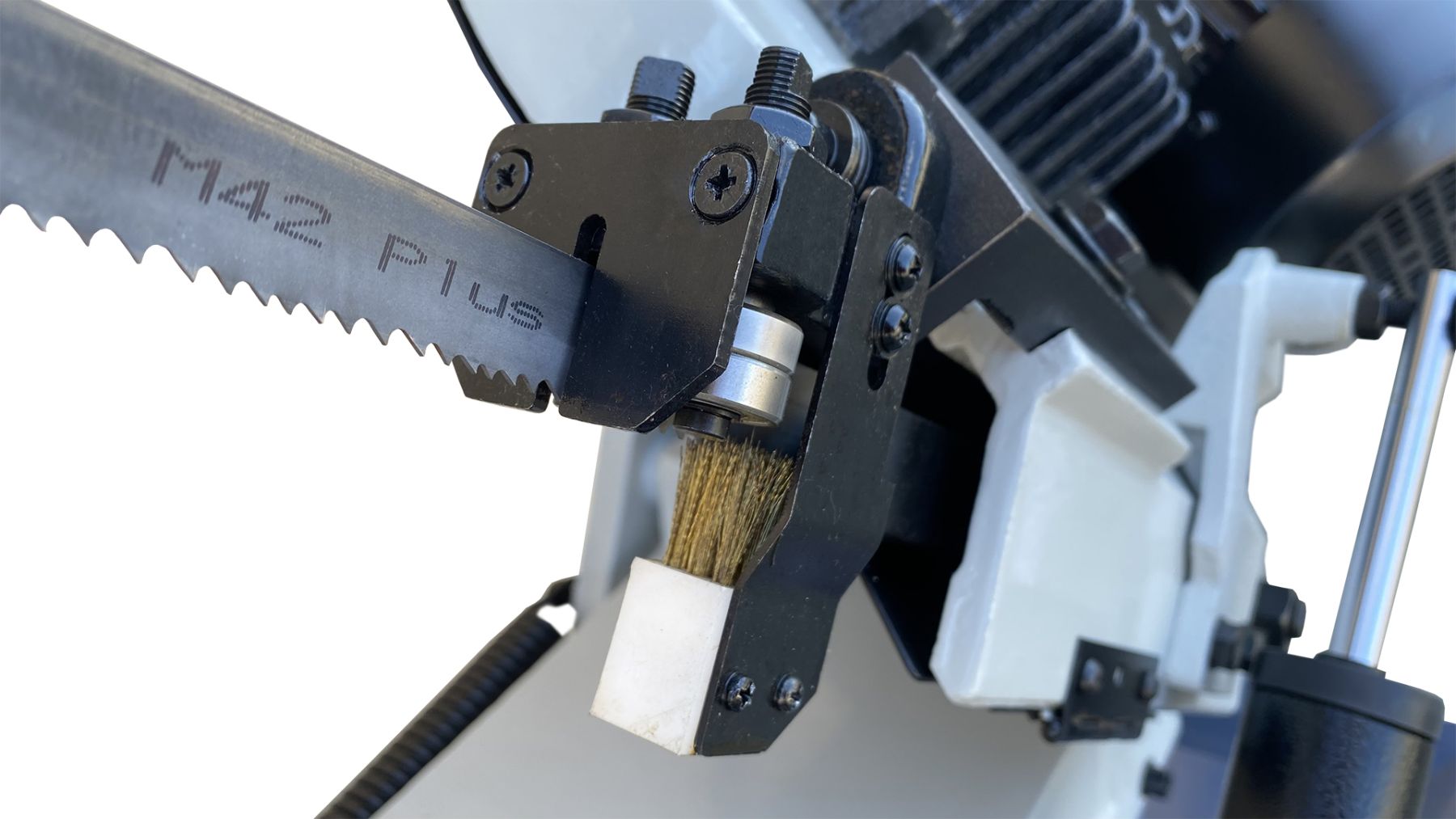

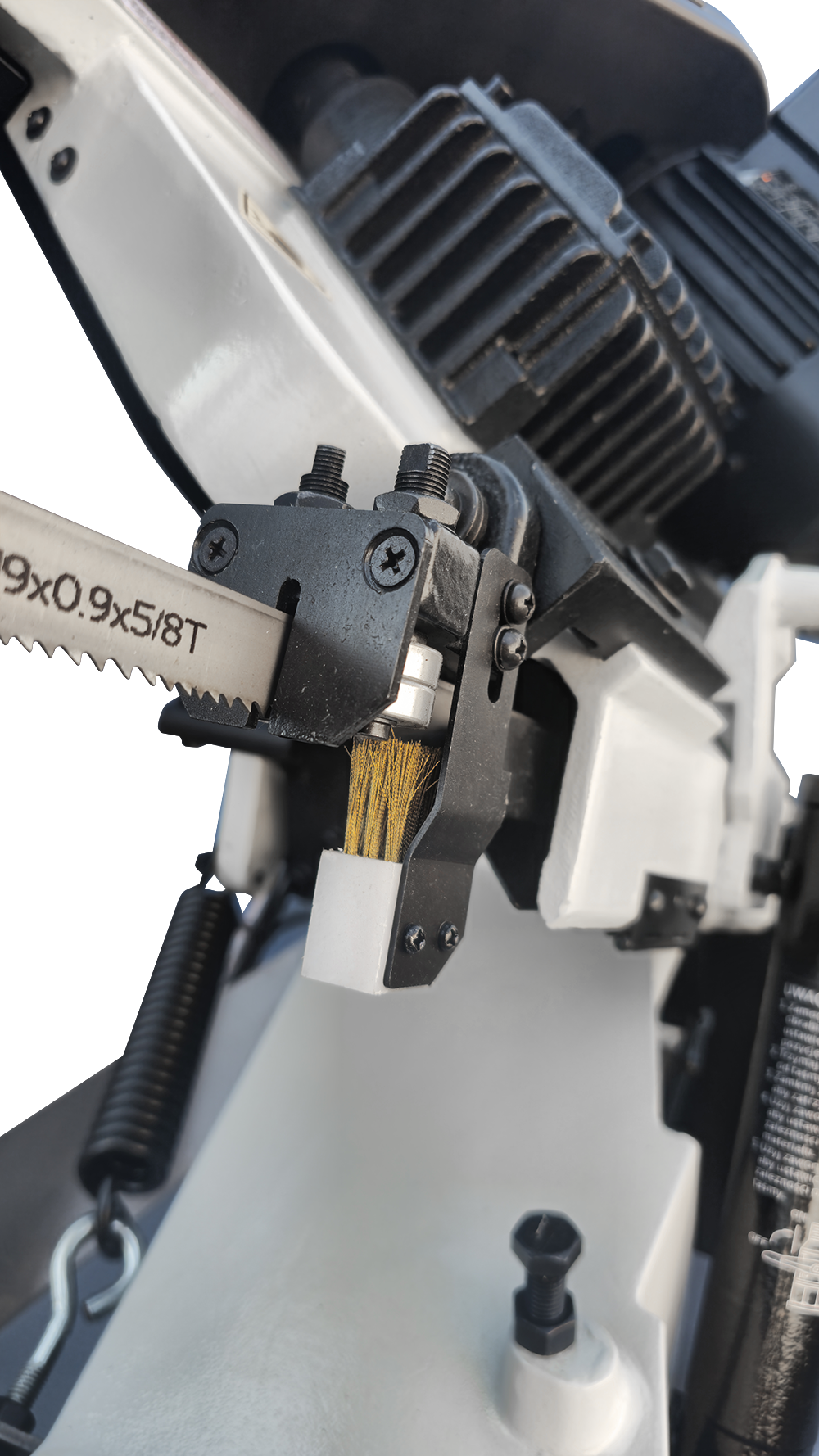

Dodatkowo nasz model maszyny w odróżnieniu od konkurencji wyposażony jest w szczotkę drucianą czyszczącą taśmę tnącą z wiórów-zapobiega to zapychaniu się brzeszczotu i daje efektywniejsze cięcie.
