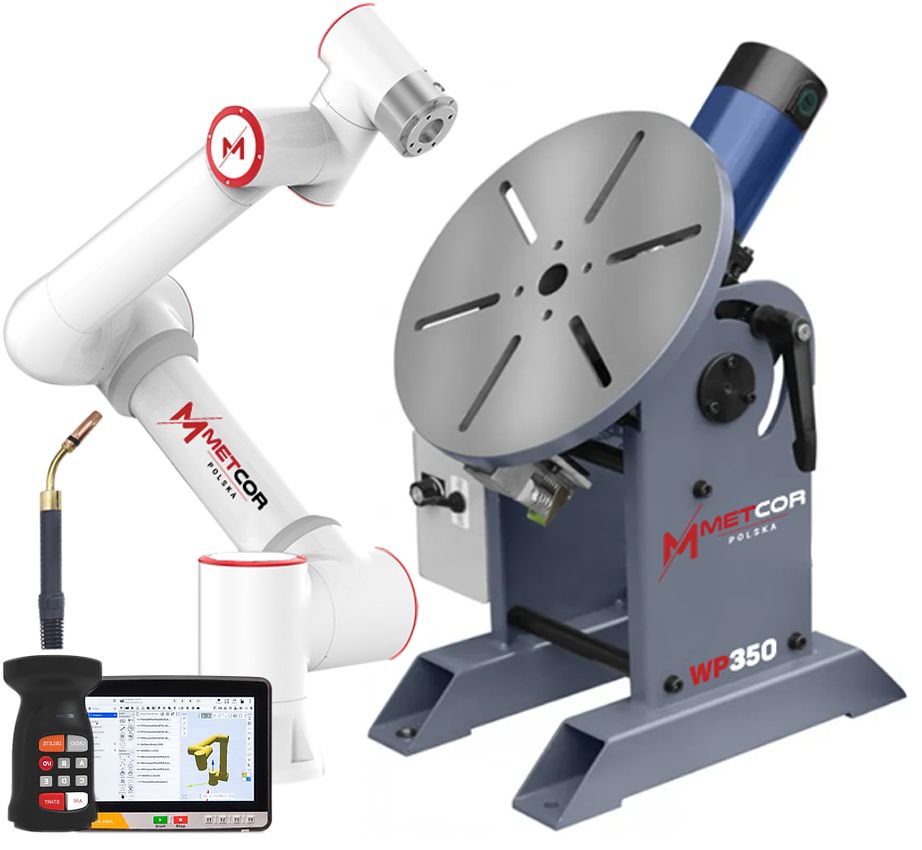

Zautomatyzowane stanowisko spawalnicze: Cobot + Pozycjoner obrotowy Metcor WP350
Kompletny, gotowy do pracy zestaw stworzony z myślą o automatyzacji powtarzalnych procesów spawalniczych. Wysoce precyzyjny 6-osiowy robot współpracujący (zasięg 922 mm, udźwig 5 kg) łączy siły z solidnym pozycjonerem Metcor WP350 o udźwigu do 350 kg. Dzięki intuicyjnemu programowaniu robota metodą prowadzenia ręcznego oraz płynnej regulacji obrotu i pochyłu stołu, stanowisko to pozwala na błyskawiczne wdrożenie do produkcji. Zestaw idealny do spawania detali przestrzennych, konstrukcji i rur – gwarantuje perfekcyjną, powtarzalną spoinę przy jednoczesnym odciążeniu operatora.
PRODUKT DOSTĘPNY NA ZAMÓWIENIE
Masz pytania? skontaktuj się z nami!
- Parametry techniczne
- /
- Opis produktu
Specyfikacja pozycjonera spawalniczego
| Specyfikacja robota spawalniczego
|
Klasyfikacja IP: IP54,
I/O: Dlx16, DOx16, AIx2, AOx2;
Komunikacja: Modbus, Profinet, Ethernet,IO;
Środowisko programistyczne: C#/C++/Python/Java/ROS0-45 st. C;
Dopuszczalna wilgotność względna: 90%RH;
Montaż robota: dowolna pozycja;
Materiały: aluminium, stal
Przenieś spawanie na wyższy poziom z gotowym stanowiskiem automatycznym!
Zestaw spawalniczy składający się z robota współpracującego oraz pozycjonera Metcor WP350, przeznaczony do automatyzacji procesów spawalniczych. Zastosowanie cobota pozwala na pracę w bezpośrednim otoczeniu operatora, zazwyczaj bez konieczności budowania dodatkowych wygrodzeń ochronnych. Stanowisko jest przystosowane do pracy przy małych i średnich seriach produkcyjnych.

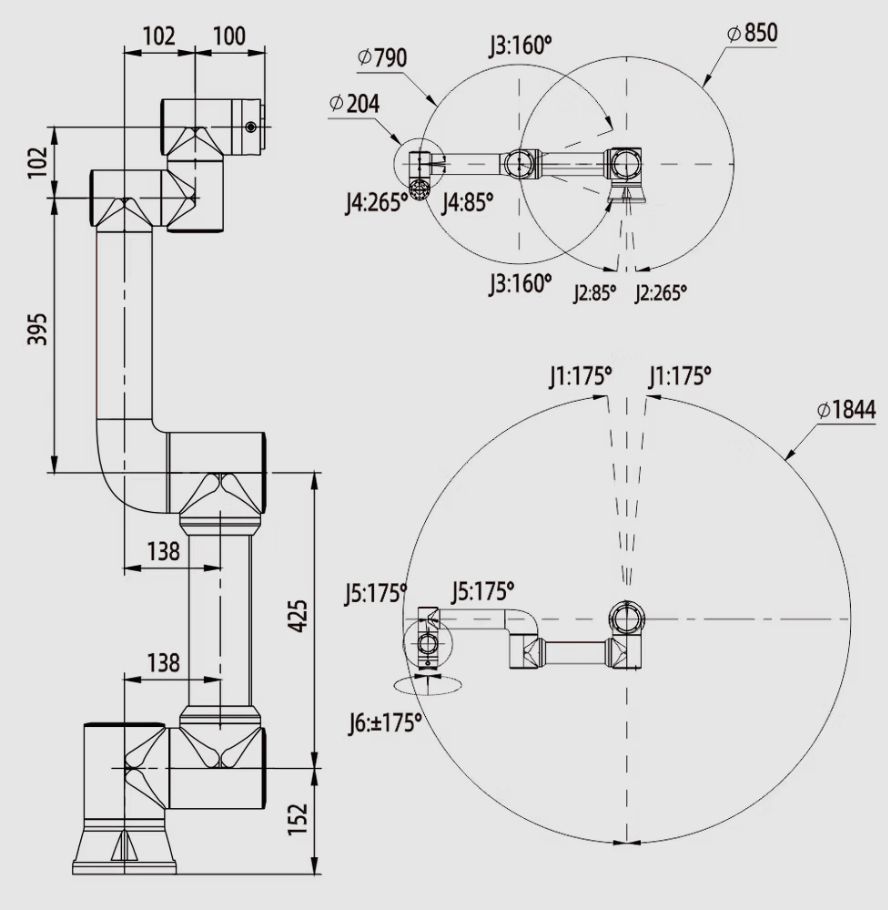

ELEMENT 1: Robot współpracujący
Cobot to 6-osiowy robot współpracujący. Posiada wbudowane czujniki siły, które powodują zatrzymanie urządzenia w przypadku kontaktu z przeszkodą, co podnosi poziom bezpieczeństwa podczas pracy w pobliżu maszyny.
Programowanie: Odbywa się poprzez interfejs graficzny na panelu lub metodą prowadzenia ręcznego ramienia (funkcja drag & drop).
Powtarzalność: ±0,02 mm.
Udźwig: do 5 kg.
Zasięg roboczy: 922 mm.
Waga własna: 22 kg, co umożliwia relokację urządzenia na inne stanowisko.

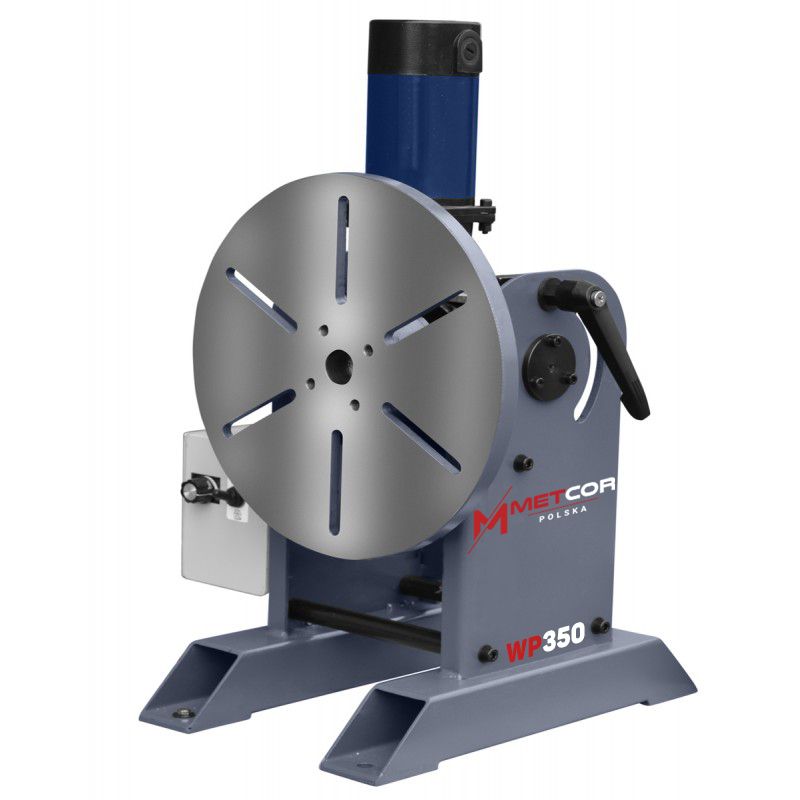

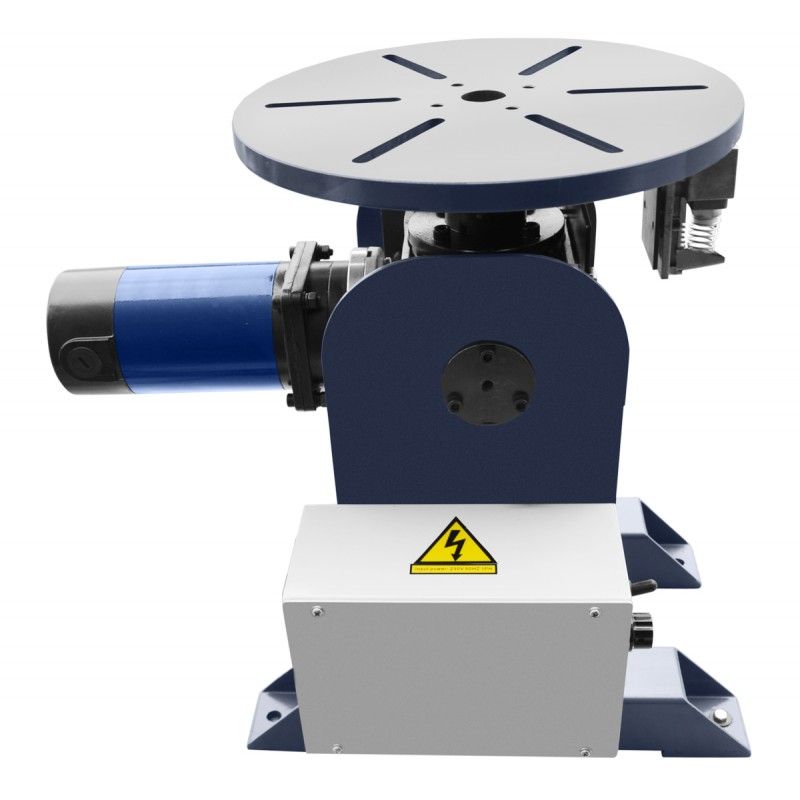

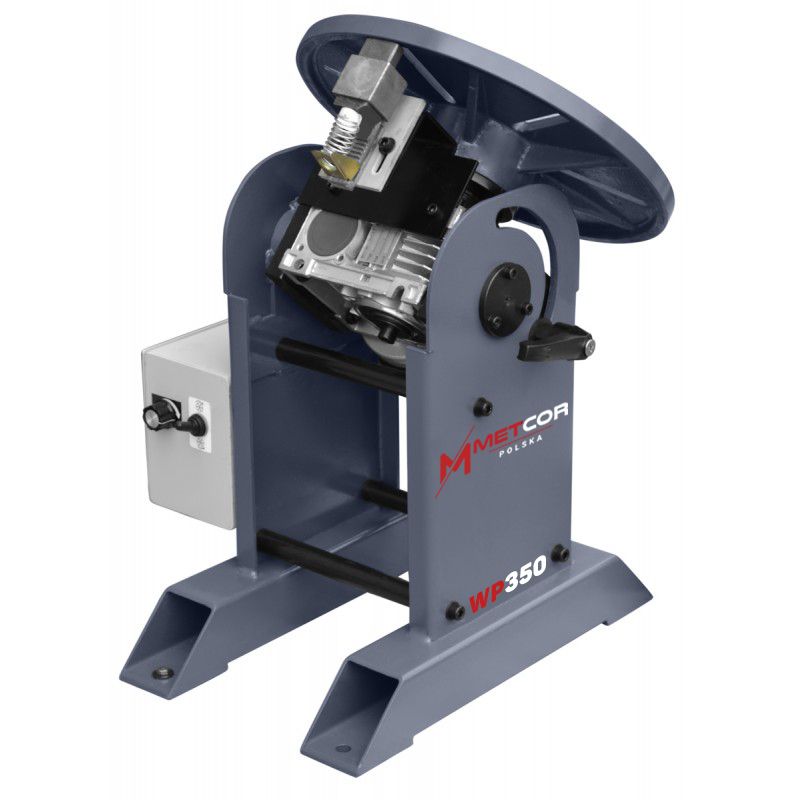

ELEMENT 2: Pozycjoner spawalniczy obrotowy Metcor WP350

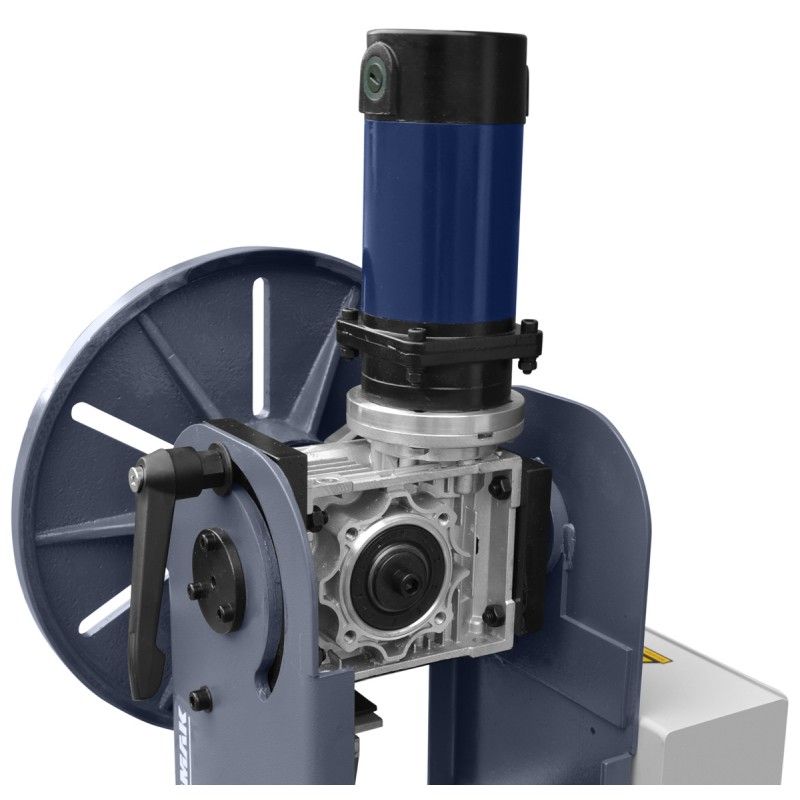

Pozycjoner obrotowy Metcor WP350 służy do manipulowania detalami wymagającymi zmiany ułożenia podczas spawania. Urządzenie wyposażone jest w silnik elektryczny z inwerterem.
Udźwig maksymalny: 350 kg.

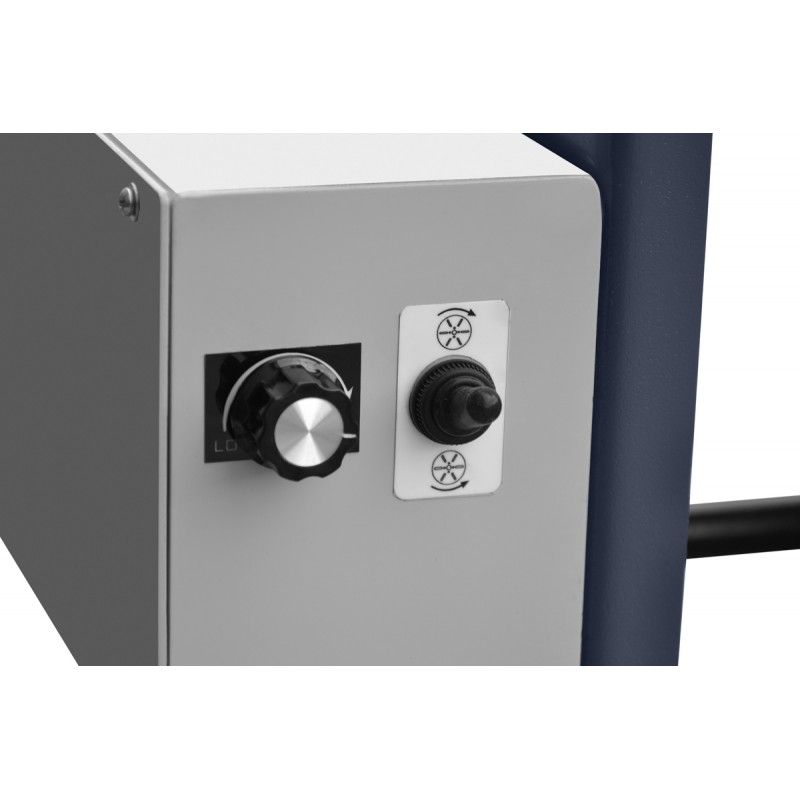

Obroty głowicy: 360° (w prawo i w lewo) z regulowaną prędkością od 0 do 5 obr./min.

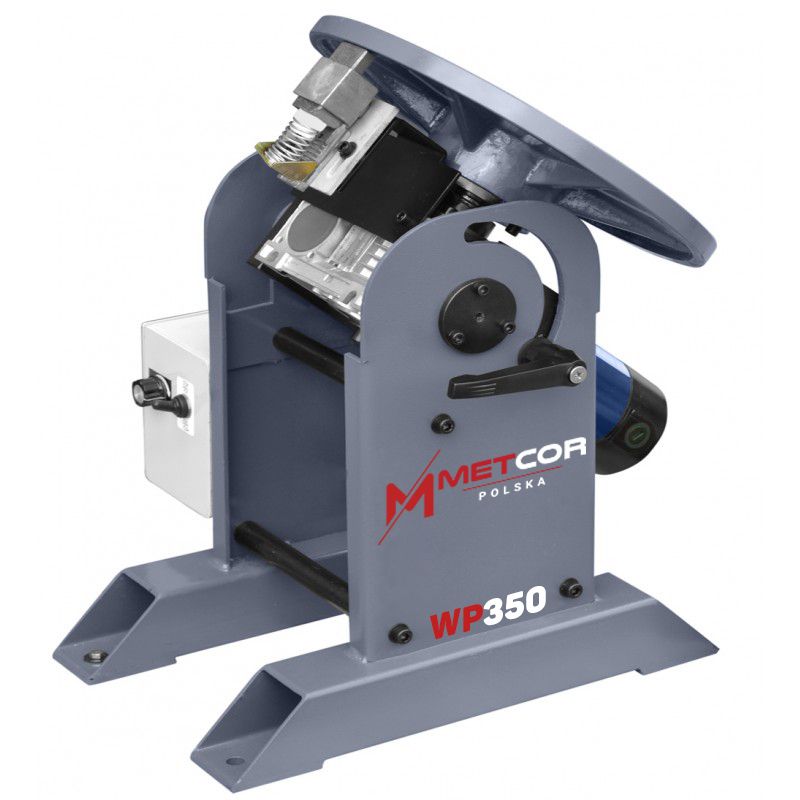

Kąt pochylenia: Możliwość pochylenia głowicy roboczej w zakresie od 0 do 135°.
Stół roboczy: Średnica 330 mm, wyposażony w znormalizowane rowki montażowe do mocowania różnego rodzaju uchwytów (np. tokarskich lub samocentrujących do rur).
Sterowanie: W zestawie znajduje się sterownik nożny do obsługi obrotów stołu.
Główne cechy stanowiska

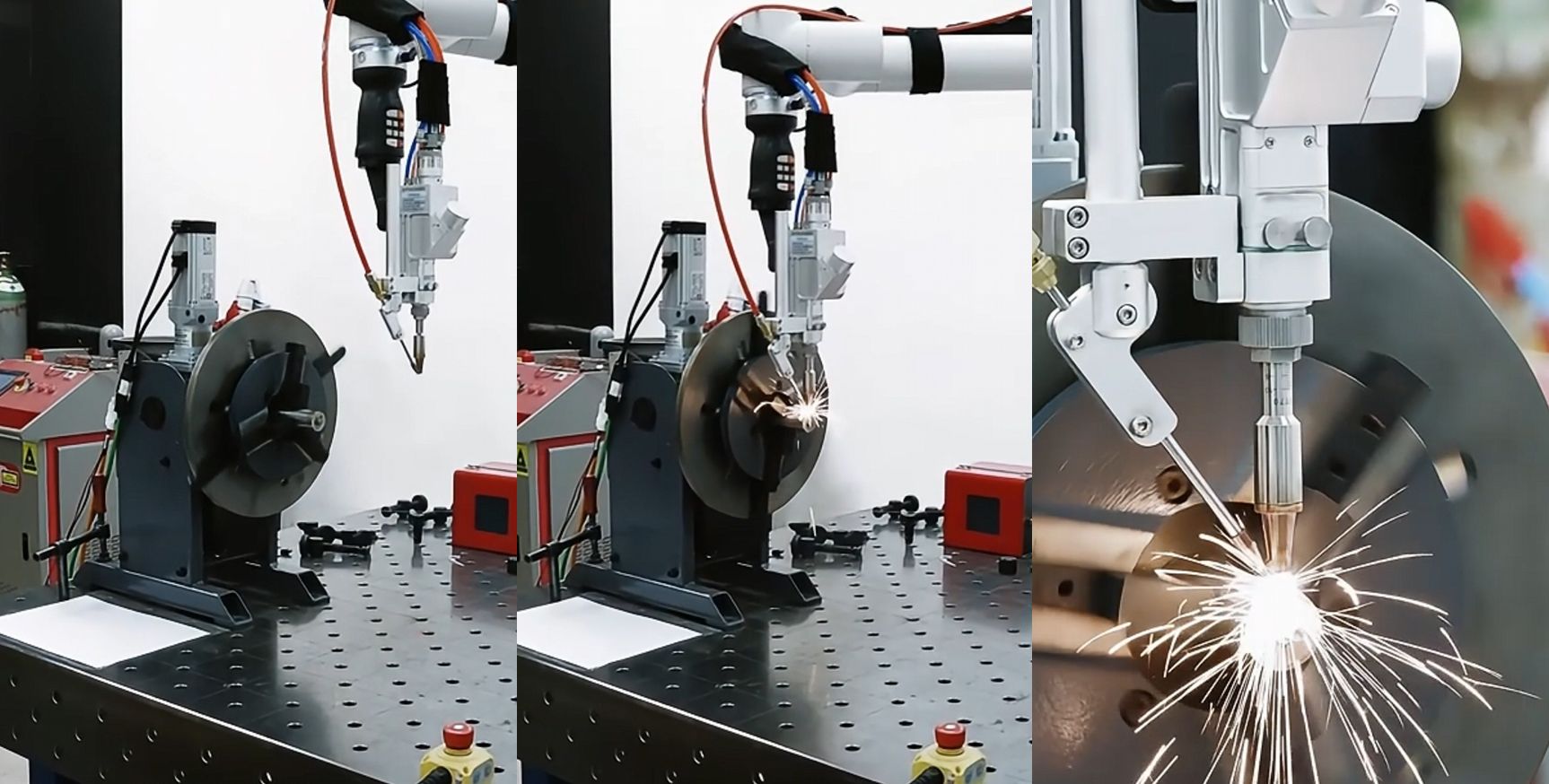

Zintegrowane działanie: Pozycjoner zmienia ułożenie detalu, co ułatwia spawanie w dowolnej pozycji , podczas gdy ramię robota prowadzi palnik po zaprogramowanej trajektorii.
Powtarzalność: Utrzymanie stałych parametrów ruchu robota i obrotnika przekłada się na jednorodność spoiny przy seryjnej produkcji.
Możliwość integracji: Zestaw jest przygotowany do zintegrowania z zewnętrznym, obsługiwanym źródłem prądu spawalniczego.
